性能优化之Matrix

本文讲解微信团队开源的 Android 性能优化检测工具-Matrix 中 TracePlugin 原理，分析检测慢函数、卡顿的过程。

原理

Trace Plugin 代码框架

Trace Canary通过字节码插桩的方式在编译期预埋了方法进入、方法退出的埋点。运行期，慢函数检测、FPS检测、卡顿检测、启动检测使用这些埋点信息排查具体哪个函数导致的异常。

编译期

函数埋点思路：

代理编译期间的任务 transformClassesWithDexTask，将全局 class 文件作为输入，利用 ASM 工具，修改字节码的方式，在编译期修改所有 class 文件中的函数字节码，对所有函数前后进行打点插桩。

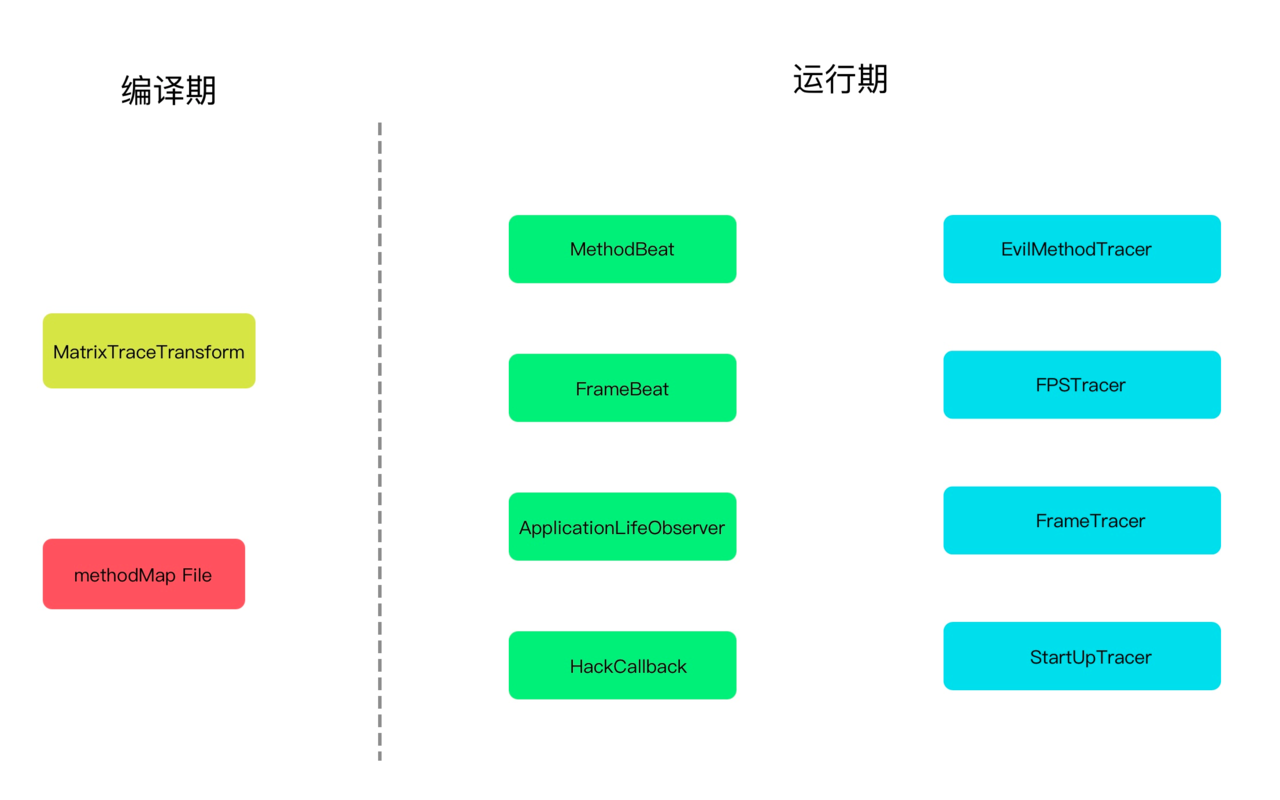

matrix-tracecanary总框架

（图示1）matrix tracecanary总框架

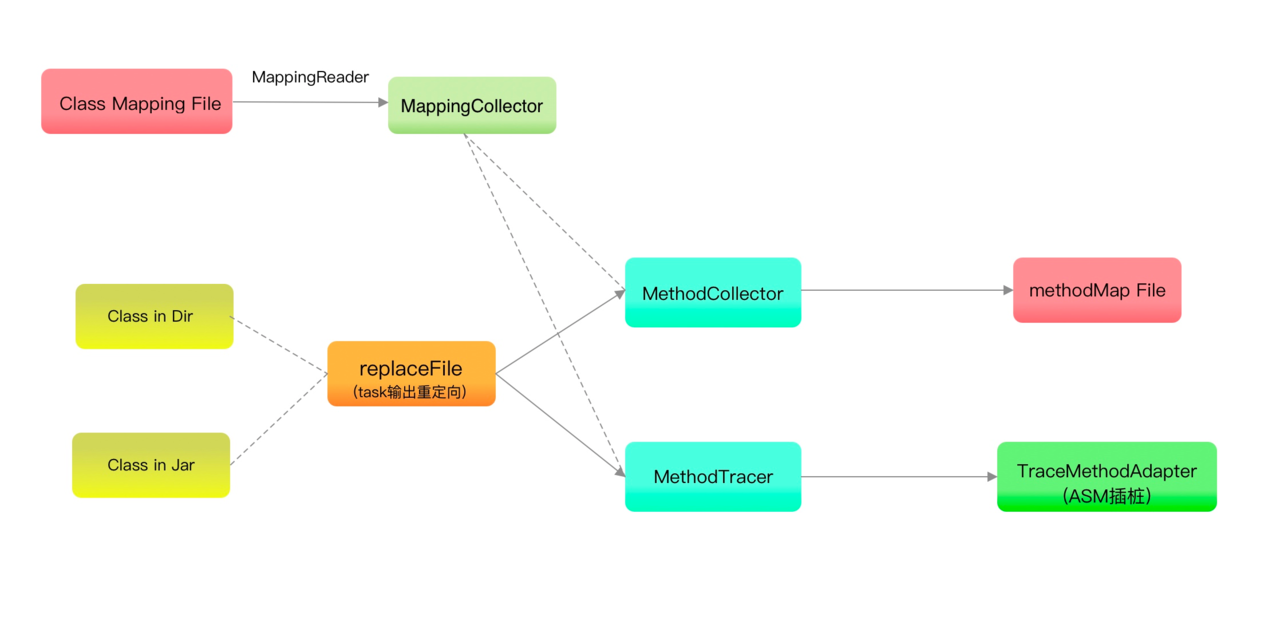

matrix-编译期方法代码插装分析

（图示2）matrix 编译期方法代码插装分析

代码插桩的整体流程如上图。在打包过程中，hook生成Dex的Task任务，添加方法插桩的逻辑。hook点是在Proguard之后，Class已经被混淆了，所以需要考虑类混淆的问题。

插桩代码逻辑大致分为三步：

hook原有的Task，执行自己的MatrixTraceTransform，并在最后执行原逻辑
在方法插桩之前先要读取ClassMapping文件，获取混淆前方法、混淆后方法的映射关系并存储在MappingCollector中。
之后遍历所有Dir、Jar中的Class文件，实际代码执行的时候遍历了两次。

第一次遍历Class，获取所有待插桩的Method信息，并将信息输出到methodMap文件中；
第二次遍历Class，利用ASM执行Method插桩逻辑。

运行期

基于编译期函数插装的逻辑，在运行期，检测到某个方法异常时，会上报一个 methodId，后端通过下图的 methodId 到 method name 的映射关系，追查到有问题的方法。

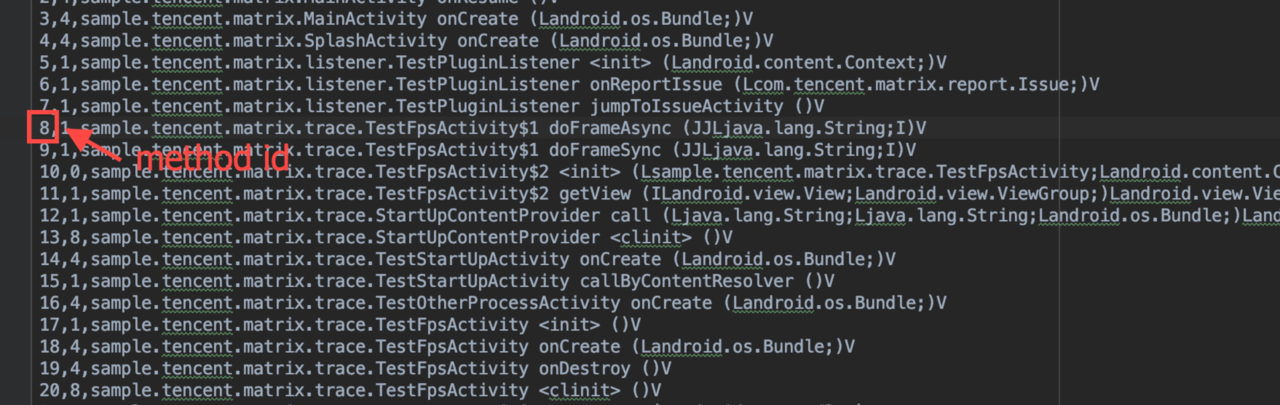

（图示3）matrix methodmapping文件

API

FrameTracer

计算掉帧率，生成 json 报告上报

UIThreadMonitor

ui 主线程监控回调 doFrame(focusedActivityName, long frameCostMs) 每一帧总耗时，供 FrameTracer 来计算掉帧率（frameCostMs/frameIntervalMs 16.6667 + 1），

Choregrapher.getInstance()

监控相邻两次 Vsync 事件通知的时间差

LooperMonitor

implements MessageQueue.IdleHandler 监控空闲事件

FPS 帧率检测

clicfg_matrix_trace_fps_time_slice 表示检测总时长，由IDynamicConfig#getInt() 设置即可

慢函数

原理：

上部分讲述了编译器，会在每个方法的执行前后添加 AppMethodBeat.i(int methodId)和AppMethodBeat.o(int methodId)的方法调用，methodId 是在编译期生成的，在运行期是一个写死的常量。通过编译期的这个操作，就能感知到具体每个方法的进入、退出操作。

/**
  * hook method when it's called in.
  *
  * @param methodId
  */
 public static void i(int methodId) {

    ...

     if (Thread.currentThread().getId() == sMainThread.getId()) {
         if (assertIn) {
             android.util.Log.e(TAG, "ERROR!!! AppMethodBeat.i Recursive calls!!!");
             return;
         }
         assertIn = true;
         if (sIndex < Constants.BUFFER_SIZE) {
             mergeData(methodId, sIndex, true);
         } else {
             sIndex = -1;
         }
         ++sIndex;
         assertIn = false;
     }
 }

 /**
  * hook method when it's called out.
  *
  * @param methodId
  */
 public static void o(int methodId) {

     ...

     if (Thread.currentThread().getId() == sMainThread.getId()) {
         if (sIndex < Constants.BUFFER_SIZE) {
             mergeData(methodId, sIndex, false);
         } else {
             sIndex = -1;
         }
         ++sIndex;
     }
 }

检测过程

代码统计了当应用处于前台时，在主线程执行方法的进入、退出，这些信息存储在 AppMethodBeat 的 sBuffer「数组 long[100 * 10000]」中。当主线程有疑似慢函数存在时，读取 Buffer 的数据，分析可能的慢函数，并上报 json 数据到后端，后端将 methodId 转换为具体的方法声明。

发生场景
1. 掉帧场景
2. 类似 ANR 长时间主线程阻塞 UI 绘制的场景

其中，掉帧场景，内部 FrameBeat 类实现了 Choreographer.FrameCallback，可以感知每一帧的绘制时间，通过前后两帧的时间差判断是否有慢函数发生；

主线程长时间阻塞 UI 绘制的场景，LazyScheduler 内有一个 HandlerThread，调用 LazyScheduler.setup 方法向 HandlerThread 的 MQ 发送一个延时5s的消息，若没有发生类似 ANR 的场景，在每一帧的 doFrame 回调中取消这个消息，同时发送一个新的延时 5s 的消息（正常情况下消息是得不到执行的），若发生类似 ANR 的情况，doFrame 没有被回调，这个延时 5s 的消息得到执行，将回调到 onTimeExpire 方法。

生成映射文件

目前生成函数堆栈映射文件在工程的 app/build/outputs/mapping/debug/methodMapping.txt，如下格式

分析结果

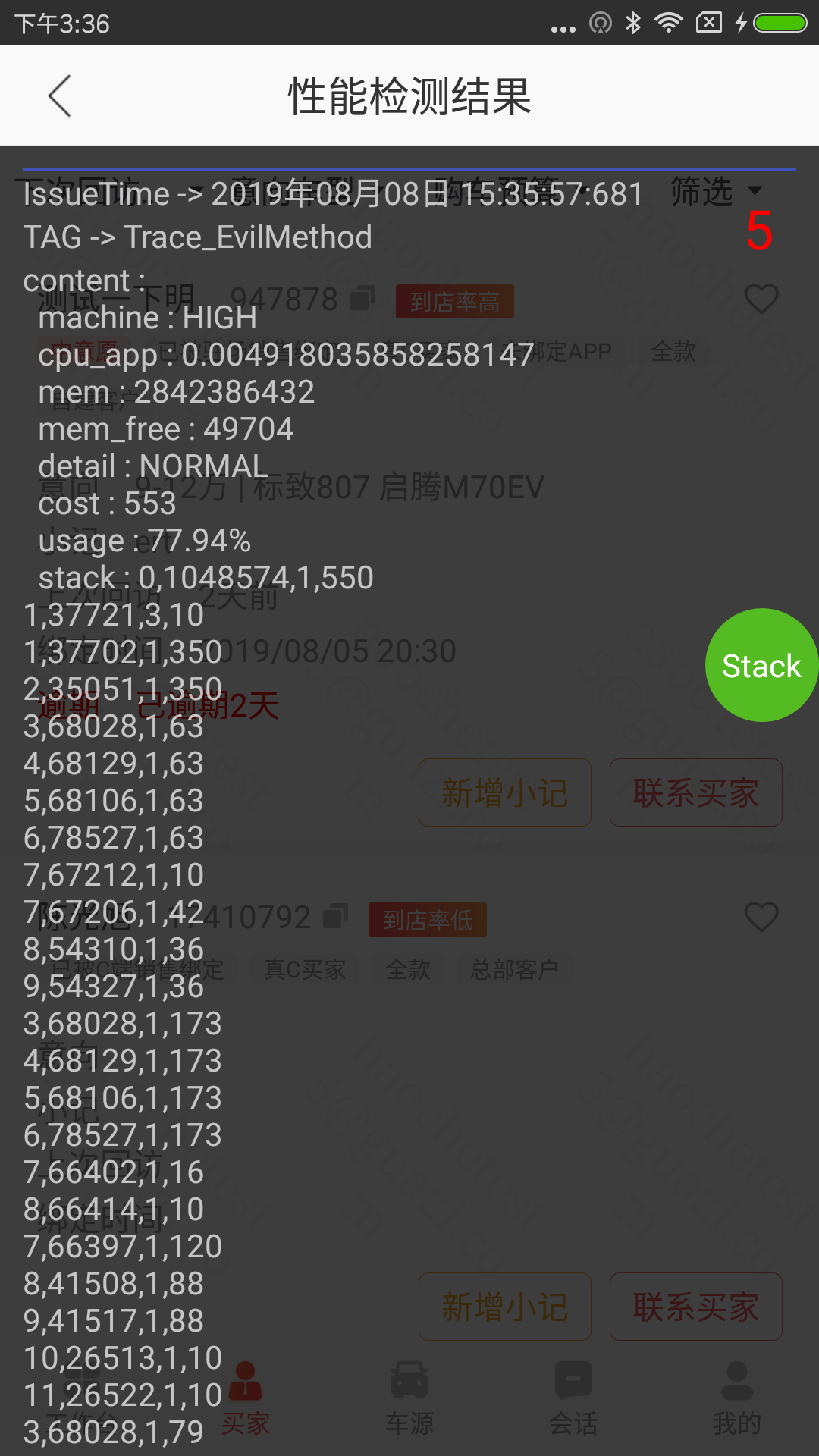

慢函数示例


123570,1,com.google.zxing.client.activity.MipcaActivityCapture onWindowFocusChanged (Z)V
...

* 第一个数字表示分配方法的Id，-1表示插桩为activity加入的onWindowFocusChanged方法。其他方法从1开始计数
* 第二个数字表示方法权限修饰符，常见的值为ACC_PUBLIC = 1; ACC_PRIVATE = 2;ACC_PROTECTED = 4; ACC_STATIC = 8等等。1即表示public方法
* 第三个参数标识类名 包名+类名；方法名 onWindowFocusChanged；参数及返回值类型Z表示参数为boolean类型，V表示返回值为空

卡顿

原因

主线程执行繁重的UI绘制、大量的计算或IO等耗时操作

方案

业内主要框架的主要思想是，监控主线程执行耗时，当超过阈值时，dump出当前主线程的执行堆栈，通过堆栈分析找到卡顿原因。

监控原理
1. 依赖主线程 Looper，监控每次 dispatchMessage 的执行耗时。（BlockCanary）
2. 依赖 Choreographer 模块，监控相邻两次 Vsync 事件通知的时间差。（ArgusAPM、LogMonitor）
生成结果

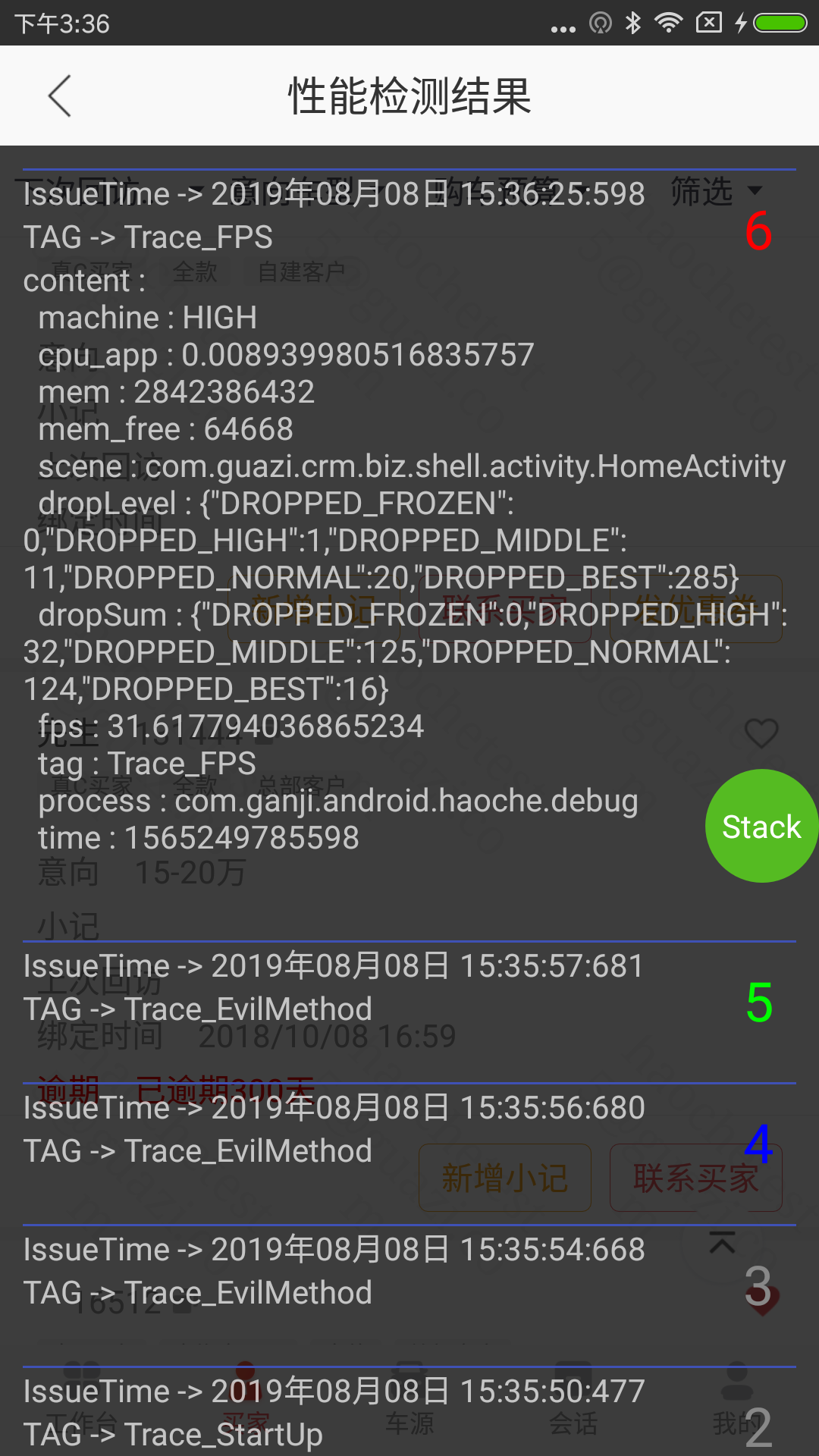

帧率检测

* scene 表示场景，使用 Activity + Fragment 类名作为唯一标志
* dropLevel 是表示掉帧情况-掉帧次数，衡量帧率掉帧的水平
* dropSum 总共掉帧的帧数
* fps 表示当前帧率

掉帧计算 final int droppedCount = (int) ((frameNanos - lastFrameNanos) / REFRESH_RATE_MS);

常见卡顿场景
- 布局嵌套层次太深，可以使用 merge、viewStub、include 来优化
- onDraw() 里面循环创建了大量临时变量，频繁触发 GC
- 主线程等待优先级子线程问题（锁同步问题）
- 主线程执行耗时操作，阻塞主线程执行（同步读写文件，DB 操作）

Q&A

如何监听app 是否退到后台？

通过 Application.ActivityLifecycleCallbacks 接口向全局 app 注册监听，当有 onActivityStarted(activity) 时，主动标记前台为 true，当 onActivityStopped(activity) 时，先判断当前 activity 堆栈里是否有被 paused 的页面，如果没有，则表示已退到后台。
